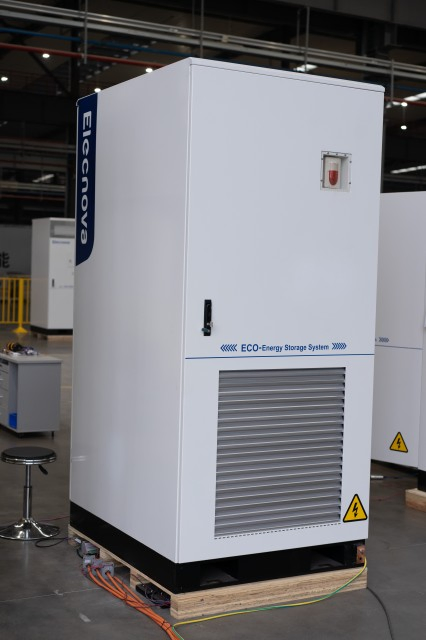

SISTEMA DE armazenamento de energia COMERCIAL industrial ECO-E233LS solar com custo de armazenamento de bateria
O sistema de armazenamento de energia industrial e comercial de 233KWH adota uma estratégia avançada de resfriamento de líquido e balanceamento de temperatura no nível do gabinete. A diferença de temperatura da célula é inferior a 3 °C, o que melhora ainda mais a consistência da temperatura da célula e prolonga a vida útil da bateria. O design modular torna a solução paralela mais flexível e possui uma densidade energética mais elevada, o que melhora significativamente a economia, a segurança e a conveniência de construção dos projetos ESS.

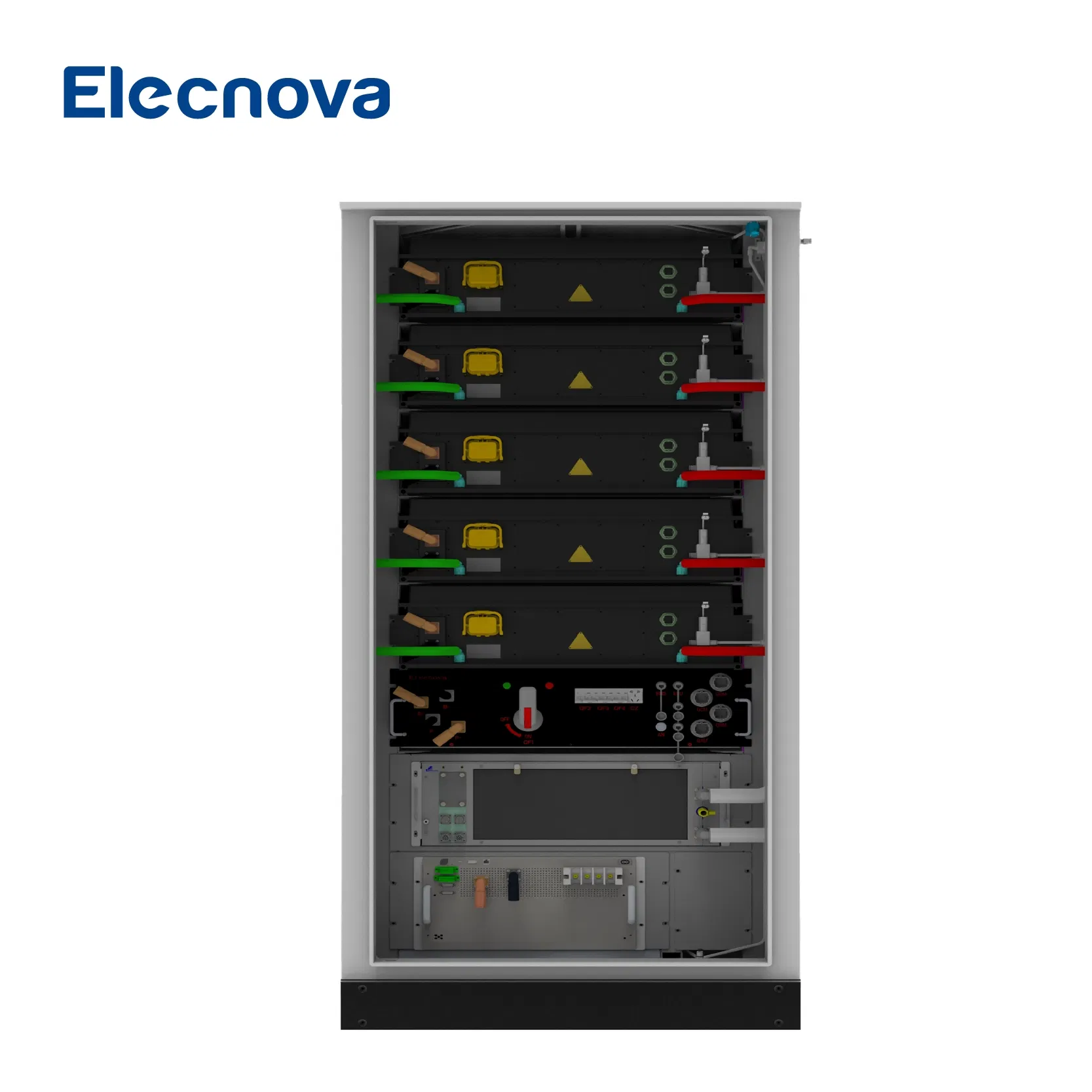

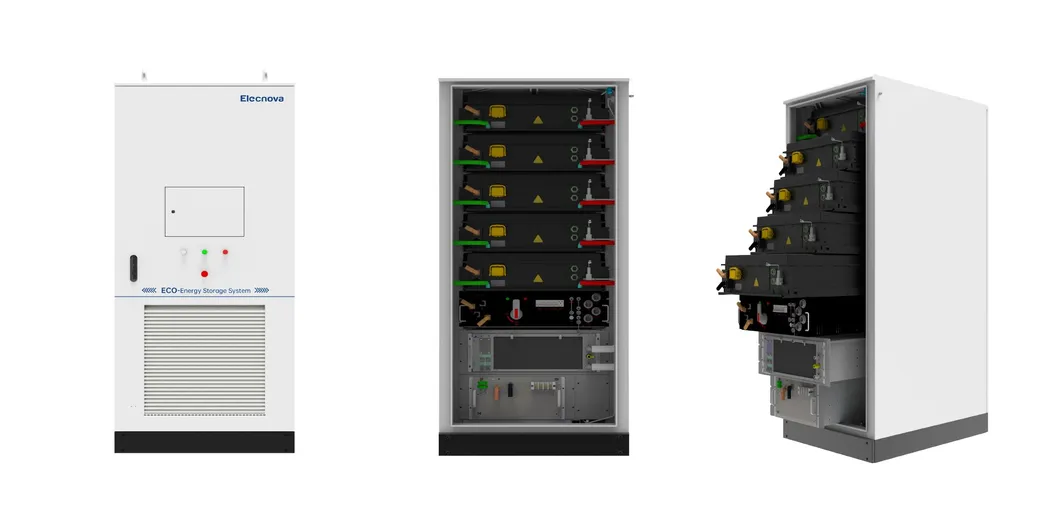

O diagrama de estrutura 3D
Componentes Principais

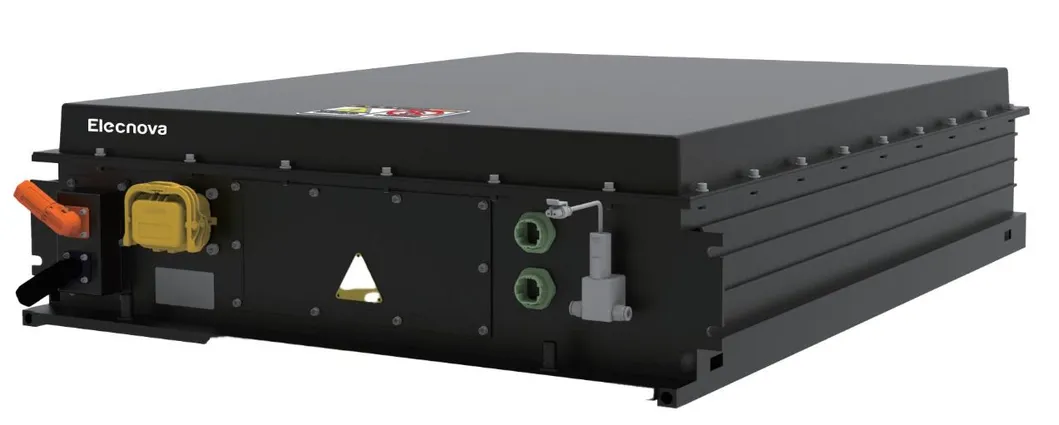

O PACK arrefecido a líquido é composto por células LFP, agrupadas em 1P52S. Com um incorporado, conectores de alta tensão (HV), placa de arrefecimento por líquido.
Módulo, componentes estruturais fixos, estes acessórios permitem ao módulo PACK ter funções de protecção como sobretensão, subtensão, sobrecorrente, isolamento, curto-circuito, e sobreaquecimento. Combinado com PCS, consegue energia carga e descarga.

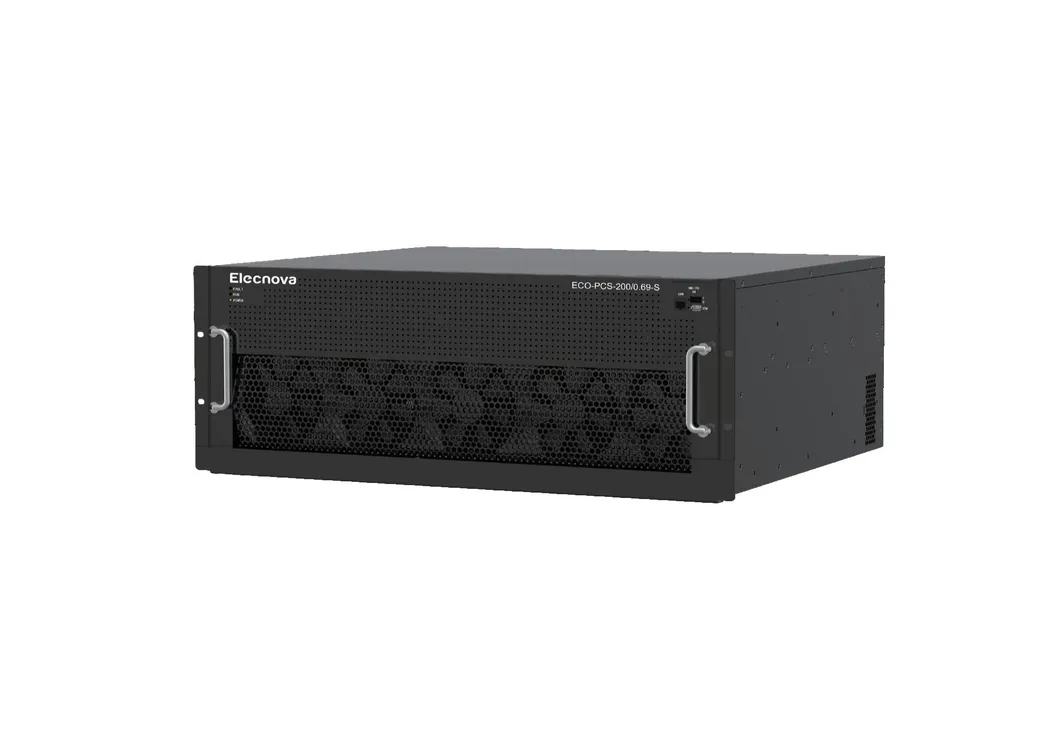

O PCS é um inversor modular especificamente concebido para sistemas de armazenamento de energia em pequena escala. Ele consegue conversão de energia bidirecional no ESS e pode atender aos requisitos de vários cenários, como ESS C&I, armazenamento de energia da subestação, micrograde PV-plus com ESS.
O BMS suporta duas arquiteturas: Arquitetura de três níveis (BMU, BCU e BAU) e arquitetura de dois níveis (BMU e BCU). BMU, BCU e BAU respectivamente outros níveis DE PACK, de cluster e de array protegem contra sobrecarga, descarga excessiva, sobrecorrente, sobreaquecimento e curto-circuito para os grupos de baterias. É fornecida monitorização em tempo real do estado de segurança da bateria, diagnóstico de avarias e avisos.

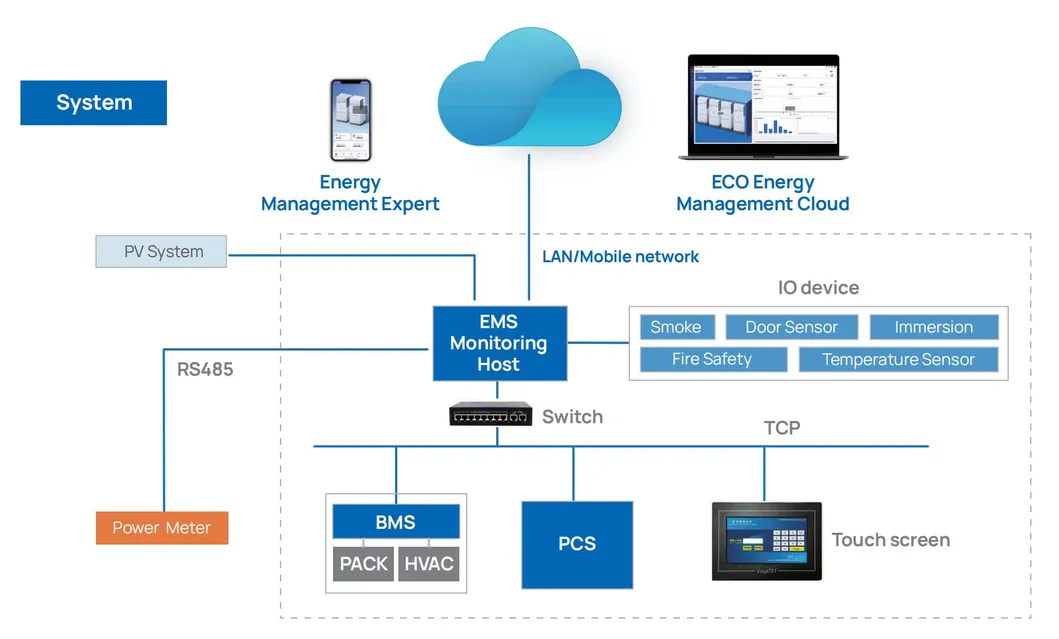

Produtos DA série ECO-EMS que adoptam um design de arquitectura integrado, o sistema é adequado para ESS, microgrelha e PV-plus ESS do lado do utilizador e muito mais. Garante que o sistema funciona sempre de forma ideal, maximizando os benefícios gerais e reduzindo o ROI.
| Especificações do Sistema | |
|---|---|
| Lado DC | |
| Tipo de célula | LFP280Ah |
| EMBALAGEM | 46,592kWh/1P52S |
| Sistema Baery | 233,96 kWh/1P260S |
| Gama de tensão | 728 ~ 936 Vcc |
| Classificação de entrada DE EMBALAGENS | IP65 |
| Lado do AC | |
| Potência nominal | 100 kW |
| Máx. Potência | 110 kW |
| THDI | < 3% |
| Relação DC | < 0.5% IP |
| Tensão nominal | 400 V CA/P E MAIS DE 3 NM |
| Frequência nominal | 50/60 Hz |
| Geral | |
| Eficiência do sistema | ≥ 90% |
| Taxa de carga/descarga | 0,5P |
| DDD | 95% |
| Precisão do SOC | < 3% |
| Vida útil do ciclo | ≥ 8,000 vezes |
| Tempo de comutação | < 100 ms |
| Conectividade | Ethernet/RS485 |
| Classificação de entrada | IP55 |
| Arrefecimento | Arrefecimento com líquido ativo |
| Temperatura de funcionamento | - 25ºC ~ 55ºC |
| Humidade | 0-95% HR, sem condensação |
| Ruído | ≤ 75 dB |
| Altitude | ≤ 2000 m (redução acima de 2000 m) |
| Segurança contra incêndios | NOVEC1230/aerossol |
| DIMENSÕES (L * P * A) | 1,050 * 1,350 * 2,400 (mm) |
| Peso | 2.500 kg |
As soluções ESS podem ser amplamente utilizadas nestes cenários: Parque Industrial, fábrica, Microgrid, estação de carregamento EV, complexos comerciais, Data Center, etc.

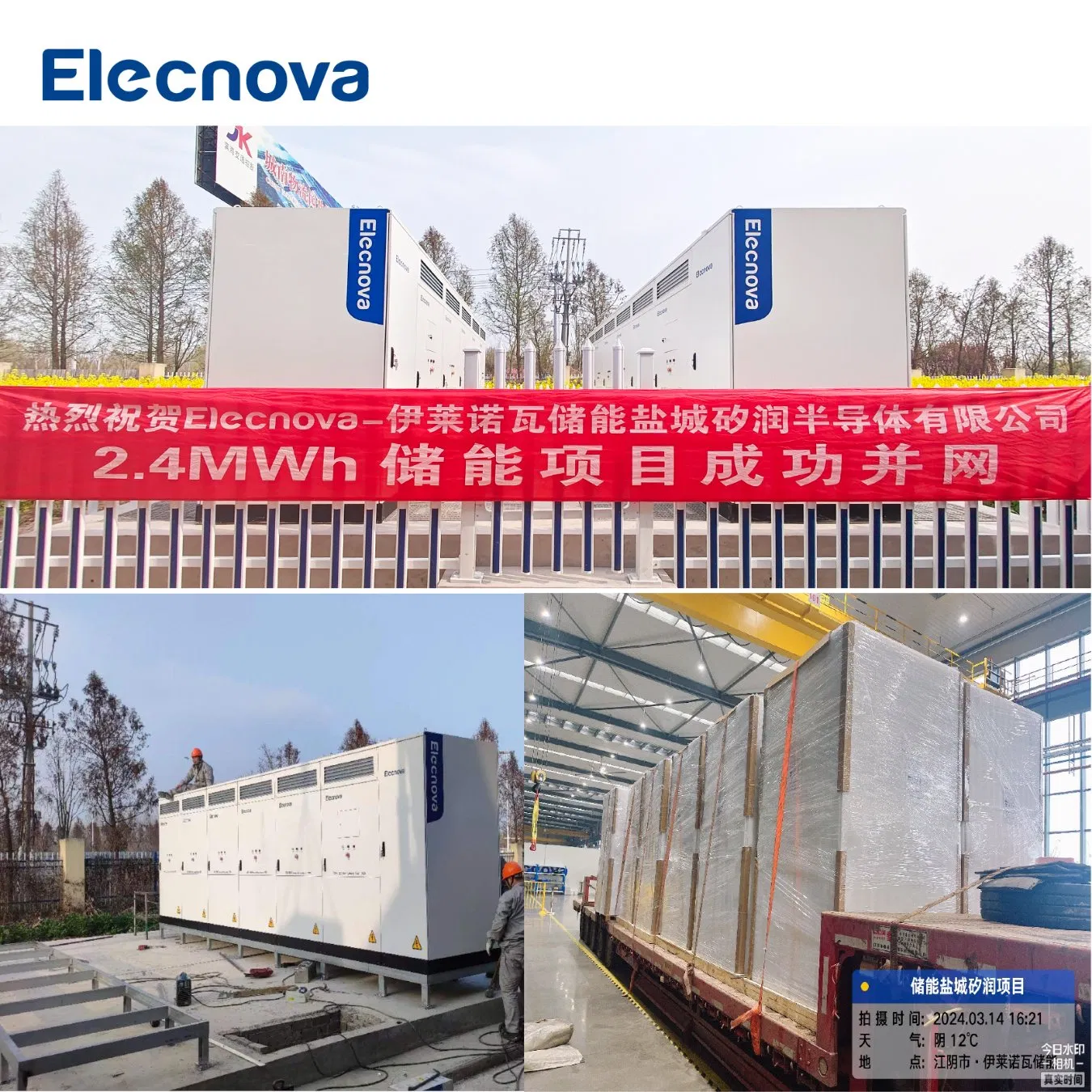

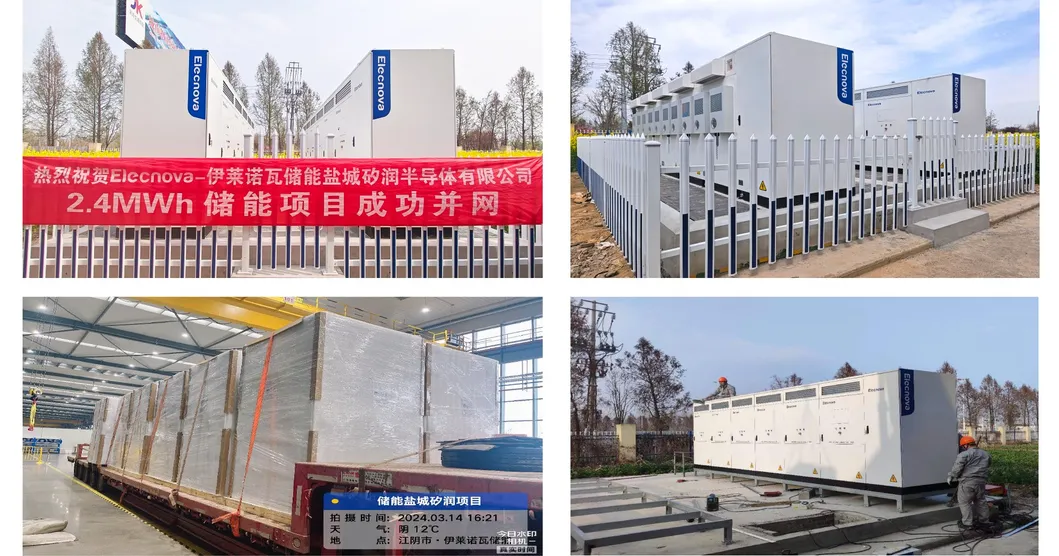

O projeto de armazenamento de energia elétrica 2.4MWh foi conectado com êxito à rede! O projeto adota tecnologia e equipamentos avançados de armazenamento de energia, que apresentam características de alta eficiência, estabilidade e segurança.
