| Parâmetro | Especificação |
|---|---|
| N ° de Modelo. | SWMonet-100TS(215kWh) |
| Capacidade nominal | 280 Ah |
| Tensão nominal do sistema | 768V |
| Gama de tensão do sistema | 672V~864V |
| Potência nominal CA | 100 kW |
| Corrente CA nominal | 140A |
| Grau de protecção | IP54 |
| Método de isolamento | Isolamento do transformador |
| Comunicação BMS | CAN |
| Comunicação EMS | Ethernet/485 |
| Método de arrefecimento | Arrefecimento inteligente do ar |
| Peso (aprox.) | 3000 kg |
| Tipo de bateria | Bateria de lítio-ferro fosfato (LFP) |
| Pacote de Transporte | Embalagem de madeira |
| Especificação | 1800 * 1200 * 2300 mm |
| Origem | China |
| Capacidade de Produção | 10PCS/Mês |

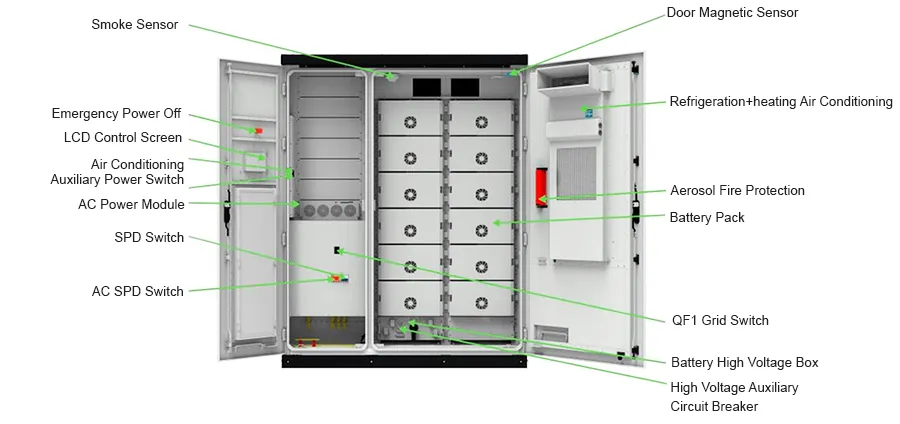

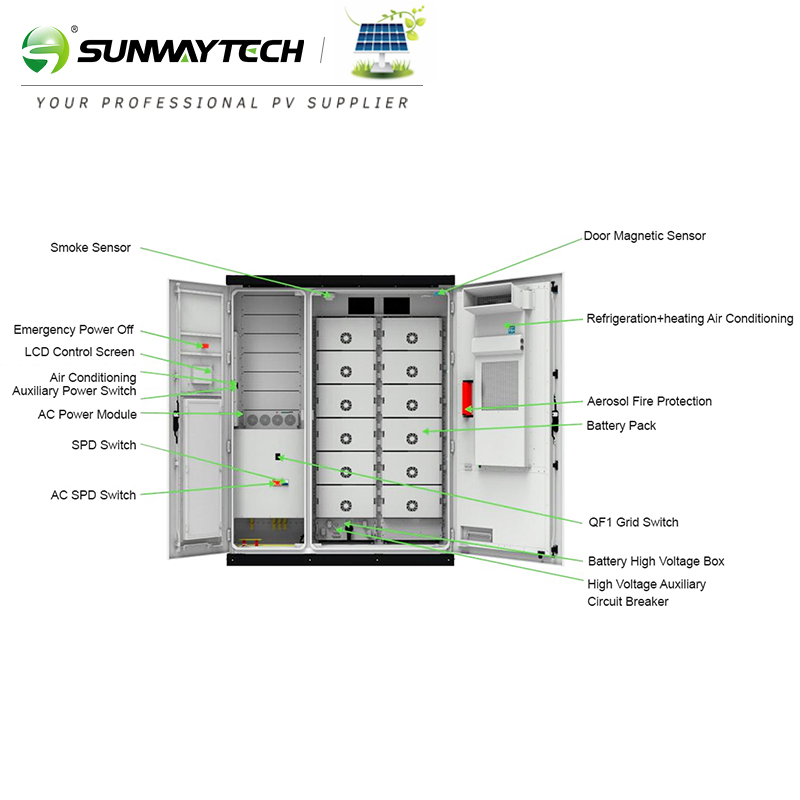

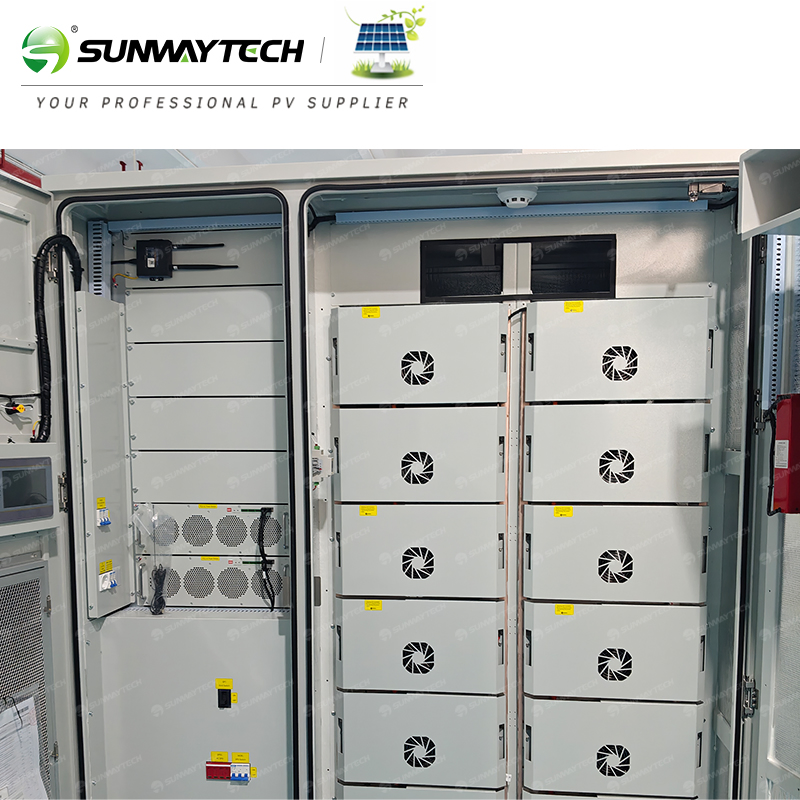

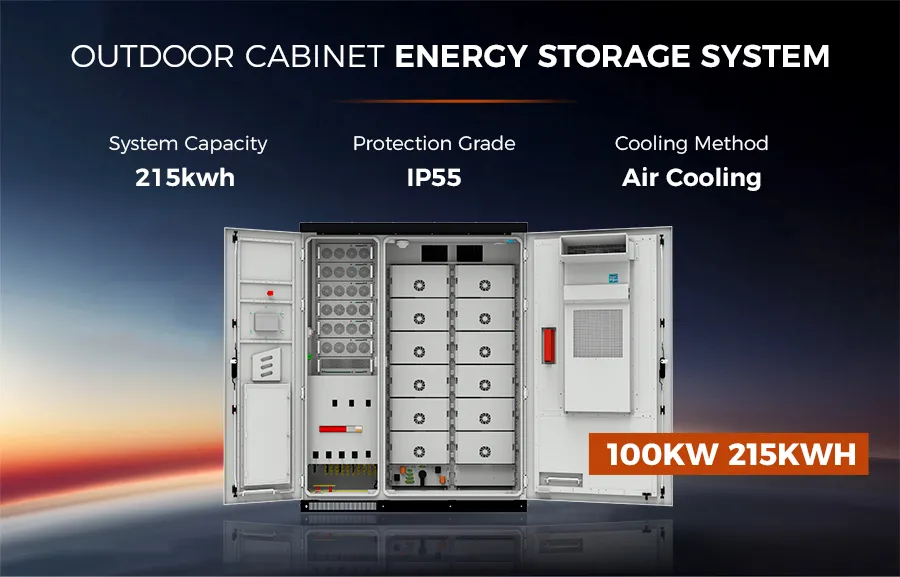

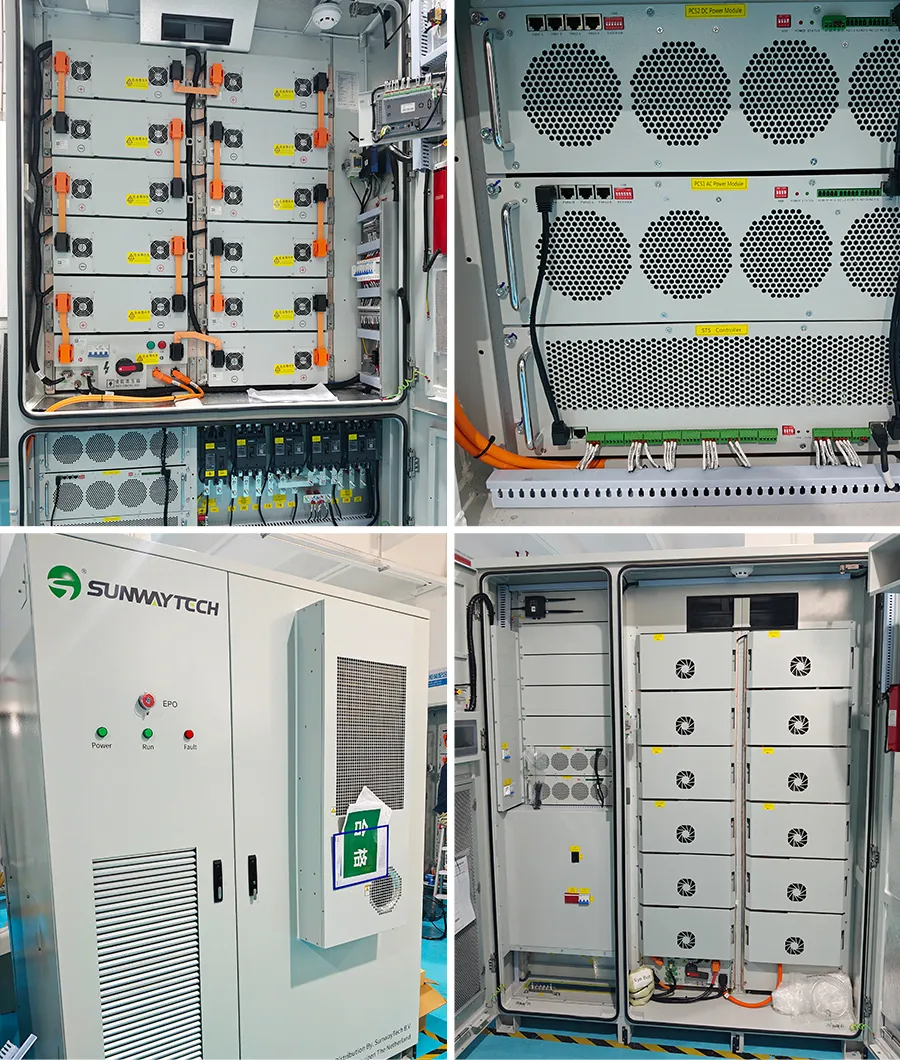

O armário de armazenamento de energia Outdoor integra bateria de armazenamento de energia, PCs modulares, sistema de monitorização de gestão de energia, sistema de distribuição de energia, sistema de controlo ambiental e sistema de controlo de incêndios. Adotando PCS modularizados, é fácil manter e expandir a capacidade, e o gabinete externo adota a manutenção frontal, que pode reduzir a área de ocupação e o acesso à manutenção, e é caracterizado pela segurança e confiabilidade, implantação rápida, baixo custo, alta eficiência no consumo de energia e gerenciamento inteligente.
| Sistema de Armazenamento de Energia | SWMonet-100TS (215kWh) |
|---|---|
| Capacidade de armazenamento de energia nominal da bateria | 215kWh |
| Tensão nominal do sistema | 768 V |
| Gama de tensão do sistema | 672V ~ 864V |
| Tipo de bateria | Bateria de lítio-ferro fosfato (LFP) |
| Bateria da série Pack e ligação paralela | 1P * 20S * 12S |
| Corrente máxima de carga e descarga | 81A |
| Potência CA nominal | 100 kW |
| Corrente CA nominal | 140 A |
| Tensão CA nominal | 400 V, 3W + PE |
| Frequência CA nominal | 50 / 60 Hz |
| Taxa de distorção harmónica total atual THDI | < 5% (potência nominal) |
| Factor de potência | -1 derivação ~ 1 atraso |
| Tensão distorção harmónica total THDU | < 3% (carga linear) |
| Grau de proteção | IP54 |
| Método de isolamento | Isolamento do transformador |
| Consumo de energia durante o encerramento | < 100 W (sem transformador) |
| Mostrar | LCD |
| Humidade relativa | 0 ~ 95% (sem condensação) |
| Ruído | < 70 dB |
| Temperatura ambiente | -25 °C ~ 60 °C (limitação acima de 45 °C) |
| Método de arrefecimento | Arrefecimento inteligente do ar |
| Altitude | 2000 m (> 2000 m de redução de potência) |
| Comunicação BMS | CAN |
| Comunicação EMS | Ethernet/485 |

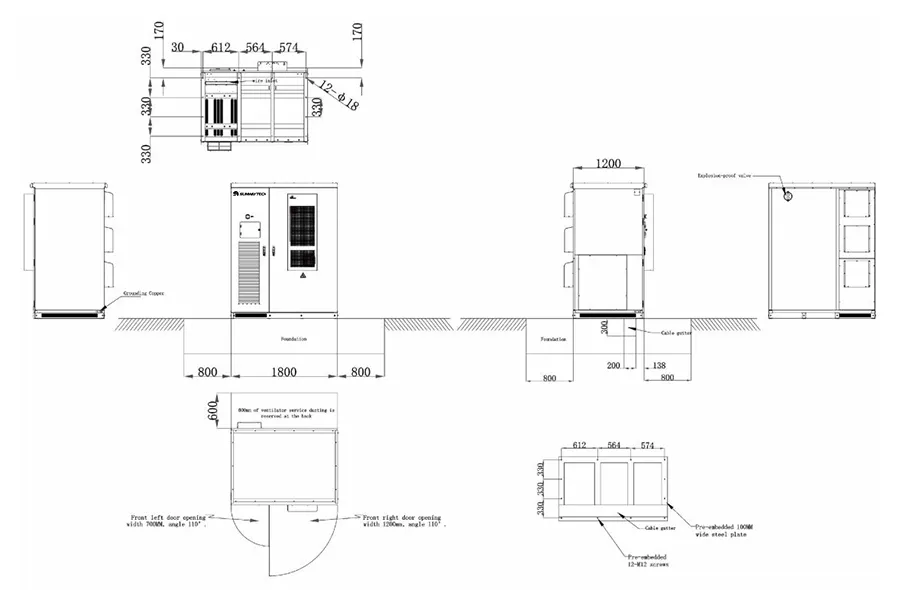

| Dimensões (L * P * A) | 1800 * 1200 * 2300 mm |
| Peso (aprox.) | 3000 kg |
| Sistema da Bateria | |
|---|---|
| Tipo de bateria | Bateria de lítio-ferro fosfato (LFP) |
| Tensão nominal | 3,2V |
| Gama de tensão | 2,8V ~ 3,6V |
| Capacidade nominal | 280 Ah |
| Intervalo máximo de temperatura (carregamento) | 0 ~ 50 ° C |
| Intervalo máximo de temperatura (descarga) | - 10 ~ 50 ° C |
| Série de células e ligação paralela | 1P20S |
| Energia nominal | 17,92 kWh |
| Tensão nominal | 64 V |
| Gama de tensão | 56 V ~ 72 V |
| Peso (aprox.) | 135 kg |
| Dimensões totais (L * P * A) | 460 * 940 * 230 mm |
| Armazenamento de energia nominal | 215kWh |
| Tensão nominal do sistema | 768 V |
| Gama de tensão do sistema | 672V ~ 864V |

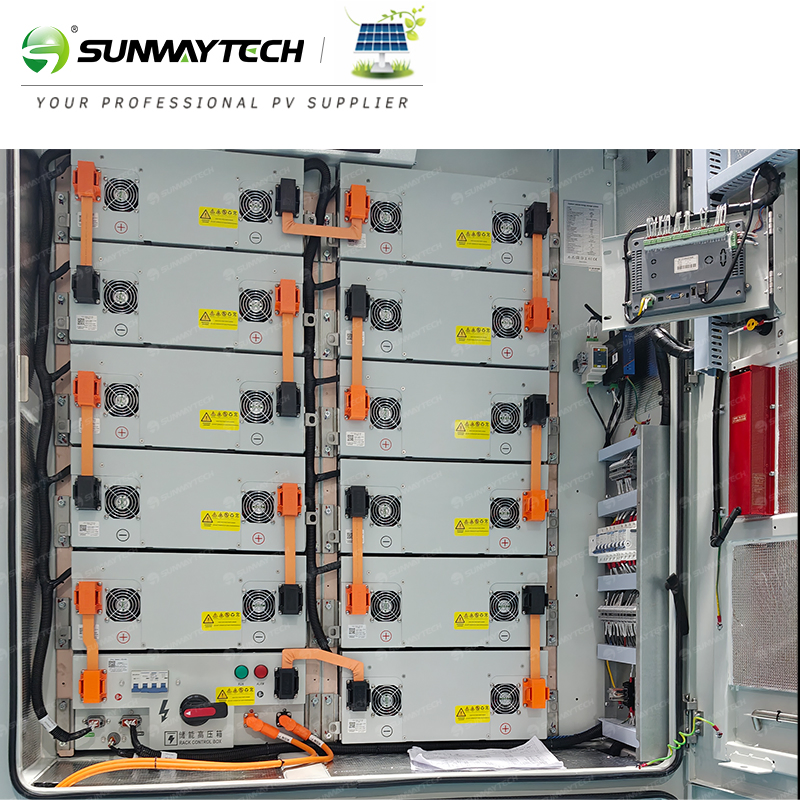

| Série e modo paralelo | 1P * 20S * 12S |
| Número de caixas eléctricas incluídas | 12 |
| Peso (aprox.) | 1620 kg |
O sistema possui uma potência nominal CA de 100 kW e uma capacidade nominal de armazenamento de energia da bateria de 215 kWh, ideal para aplicações industriais e comerciais de médio porte.
O sistema utiliza baterias de Lítio-Ferro Fosfato (LFP), que são reconhecidas pela sua excelente estabilidade térmica, segurança aprimorada e longa vida útil de ciclos.
Sim, o armário de armazenamento de energia possui um grau de proteção IP54 e um sistema inteligente de arrefecimento de ar, garantindo operação estável em ambientes externos sob temperaturas de -25 °C a 60 °C.
Para comunicação BMS, o sistema utiliza a interface CAN. Para integração com sistemas de gerenciamento de energia (EMS), o suporte é feito via Ethernet e RS485.
O sistema utiliza o método de isolamento físico por meio de transformador integrado, oferecendo maior proteção elétrica e segurança operacional para a rede conectada.
